碳化硅As-cut切割晶片

直径: 150mm
类型: N type or SI type
厚度: 600um 900um 定制厚度
包装: 卡塞盒

Product Description

恒迈瑞公司为国内外客户供应高品质碳化硅As-cut切割晶片,碳化硅晶片可分为导电N型和半绝缘SI型。导电型碳化硅切割片厚度440um左右,半绝缘型未研磨抛光碳化硅切割片厚度600um左右,广泛应用于碳化硅材料后道研磨和抛光设备加工测试用。4英寸及6英寸我司均可稳定发货8英寸也可小批量供应,欢迎有需求的客户来电询价。

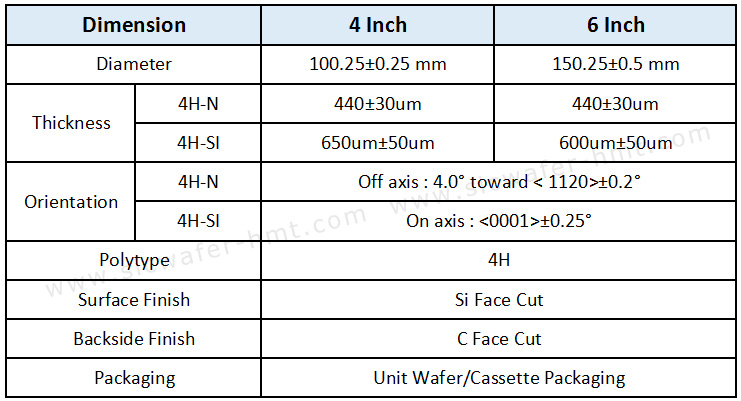

碳化硅切割晶片参考参数(以最新产线加工为准)


  • 耐高温。碳化硅的禁带宽度是硅的2-3倍,在高温下电子不易发生跃迁,可耐受更高的工作温度,且碳化硅的热导率是硅的4-5倍,使得器件散热更容易,极限工作温度更高。耐高温特性可以显著提升功率密度,同时降低对散热系统的要求,使终端更加轻量和小型化。
  • 耐高压。碳化硅的击穿电场强度是硅的10倍,能够耐受更高的电压,更适用于高电压器件。
  • 耐高频。碳化硅具有2倍于硅的饱和电子漂移速率,导致其器件在关断过程中不存在电流拖尾现象,能有效提高器件的开关频率,实现器件小型化。
  • 低能量损耗。碳化硅相较于硅材料具有极低的导通电阻,导通损耗低;同时,碳化硅的高禁带宽度大幅减少泄漏电流,功率损耗降低;此外,碳化硅器件在关断过程中不存在电流拖尾现象,开关损耗低。

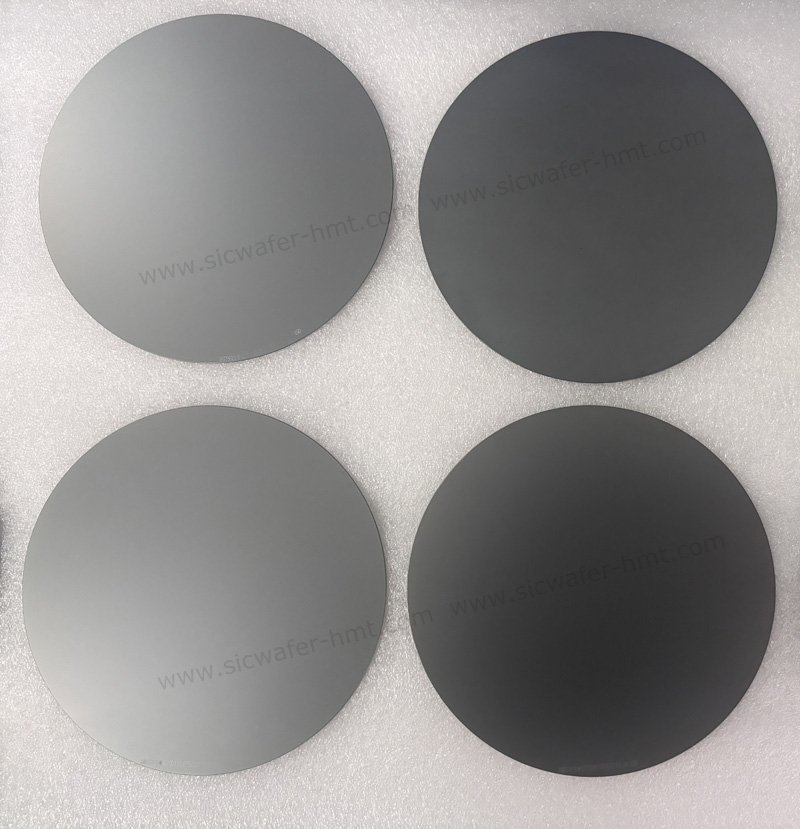

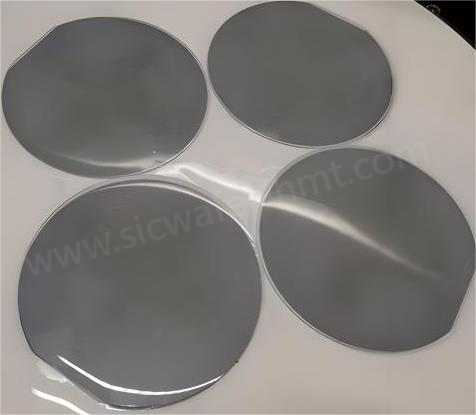

碳化硅As-cut切割晶片产品实拍
