Home > Products > GaN Substrate Wafer > Free-Standing GaN > 氮化镓自支撑衬底片 4英寸GaN氮化镓晶片

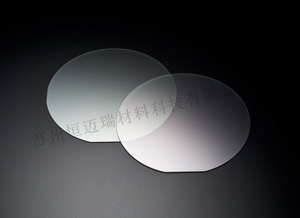

氮化镓自支撑衬底片 4英寸GaN氮化镓晶片

尺寸:4英寸
厚度:400um
掺杂:非掺杂,硅掺杂
电阻率:≤0.5Ω.cm

Product Description

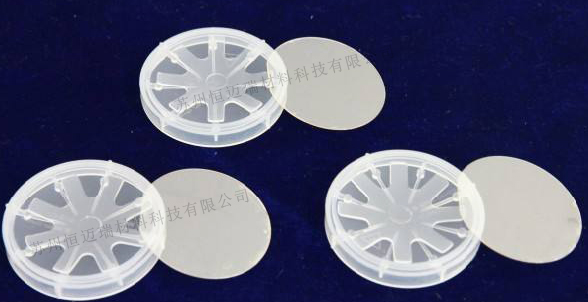

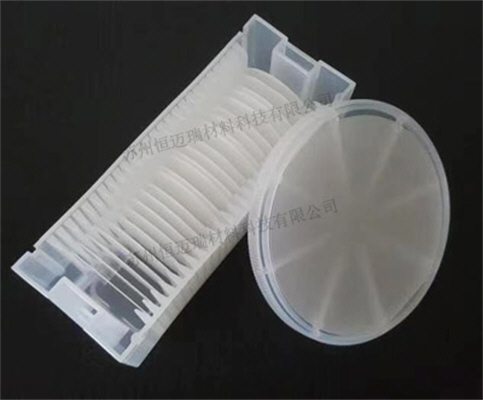

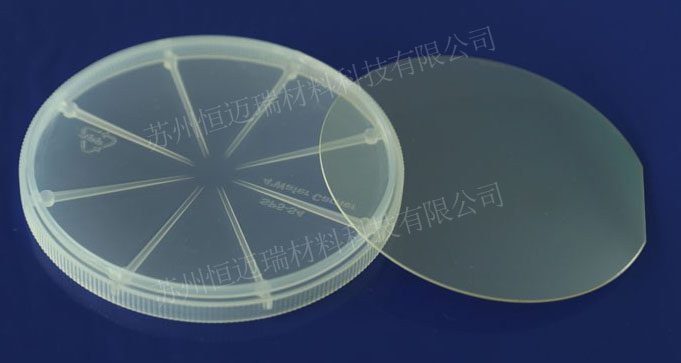

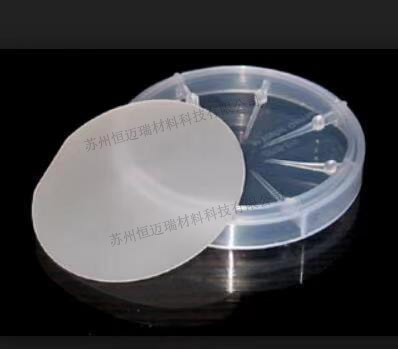

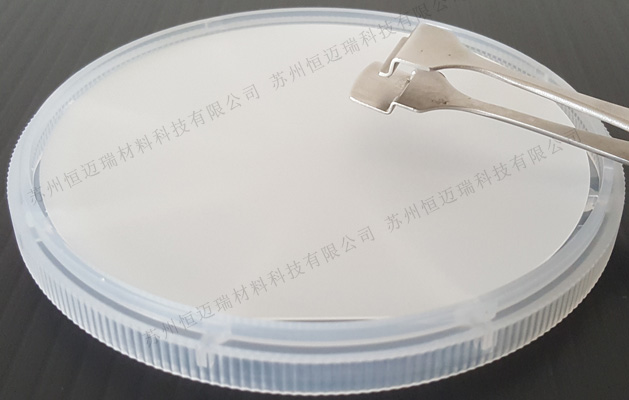

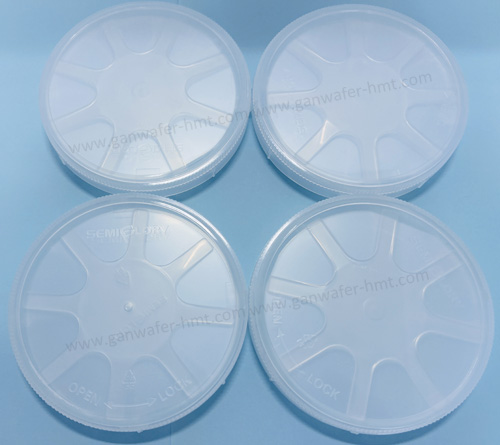

苏州恒迈瑞材料科技作为氮化镓GaN晶片(GaN氮化镓衬底晶片)的专业生产厂家,可提供4英寸氮化镓自支撑晶圆片,导电类型主要分为N型非掺杂,N型硅掺杂。GaN自支撑衬底片TTV≤40um,BOW:≤80um,包装方式为单个晶圆盒或Cassette盒。作为第三代半导体材料的GaN氮化镓优势凸显,由于禁带宽度大、导热率高,GaN材料制作的器件可在200℃以上的高温下工作,能够承载更高的能量密度,可靠性更高;其较大的禁带宽度和绝缘破坏电场,使得器件导通电阻减少,有利于提升器件整体的能效;且电子饱和速度快,以及较高的载流子迁移率,可让器件高速地工作。

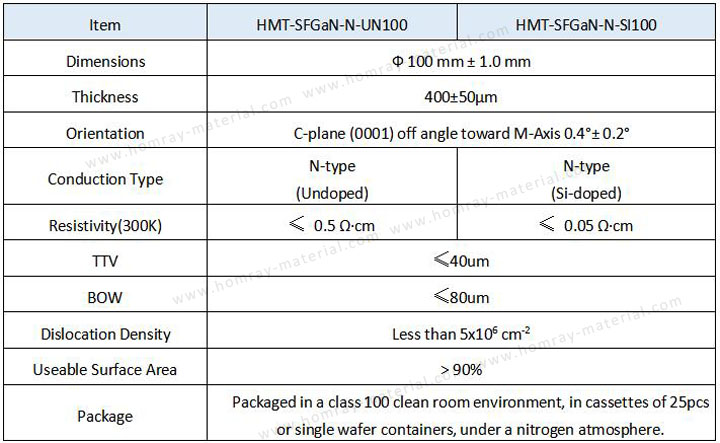

4英寸自支撑氮化镓衬底晶片规格


在激光器方面,GaN氮化镓基激光器可以覆盖到很宽的频谱范围,实现蓝、绿、紫外激光器和紫外探测的制造。紫色激光器可用于制造大容量光盘,其数据存储盘空间比蓝光光盘高出20倍。除此之外,紫色激光器还可用于医疗消毒、荧光激励光源等应用;蓝色激光器可以和现有的红色激光器、倍频全固化绿色激光器一起,实现全真彩显示,使激光电视实现广泛应用;GaN基紫外探测器可用于卫星秘密通信、各种环境监测、化学生物探测等领域。
